110千伏檳榔寨變電站工程榮獲多項榮譽

 云南紅河電力設計有限公司承接的110kV檳榔寨輸變電工程榮獲多項榮譽，先后獲得中國南方電網有限責任公司“2018年度基建工程優秀設計二等獎”、“2019年度基建優質工程獎” ，中國電力建設企業協會“2019年度中國電力優質工程”、中國安裝協會 “2019-2020年度第一批中國安裝工程優質獎（中國安裝之星）”，中國電力規劃設計協會“優秀工程設計三等獎”。

  110kV檳榔寨變電站位于河口縣城北側2km處。為高溫、多雨的熱帶季風氣候，站址用地屬于檳榔寨工業園區規劃用地，圍墻內占地0.52公頃。主變最終容量為3×40MVA,本期建成2×40MVA；110kV最終出線2回，本期一次建成；35kV出線6回，本期建成2回；10kV出線24回，本期建成8回；電容器組終期建成6×4.2MVar，本期建成4×4.2MVar。

110kV檳榔寨變電站工程設計應用《中國南方電網公司110kV~500kV變電站標準設計V2.0》，標準模塊應用11個，應用率84%。G4層標準化精細設計50個，執行率80%。

設計亮點·電氣主接線優化

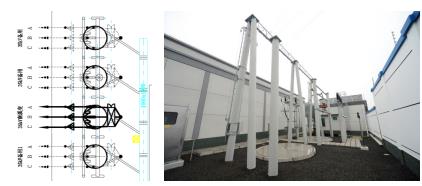

電氣主接線優化35kV主變側隔離開關安裝位置。隔離開關采用戶外水平開啟式，變壓器與電纜之間存在明顯斷開點。電纜不死接于變壓器。有效減少變壓器和電纜檢修時工作量、減小停電范圍。

設計亮點·出線電纜預留井優化

35kV出線電纜預留井優化布置于35kV出線構架底部，充分利用場地，減少變電站占地面積。同時為跌落式熔斷器操作提供平臺。

  設計亮點·金剛砂面層設計

因地制宜、金剛砂地面耐磨抗壓、降低起塵、表面堅硬容易清潔。避免易風化、開裂、長青苔的問題，有效減少站內日常維護工作。

設計亮點· 變電站進站大門設計

根據《電力行業反恐怖防范標準》，站區圍墻與進站大門高度優化為2.5m，電子圍欄覆蓋至進站大門頂部，保證安全無死角。
